Mein Banana-VDR

Hallo,

Ich möchte Euch meinen jüngsten ARM-VDR, den Banana-VDR vorstellen. So neu ist er aber nicht mehr, er läuft nun auch schon ein halbes Jahr produktiv. Ich bin leider erst jetzt dazu gekommen, die Bilder hierfür aufzubereiten.
Wen es interessiert, kann hier weiter lesen --> http://www.fdm-ware.de/Banana-VDR/index.html

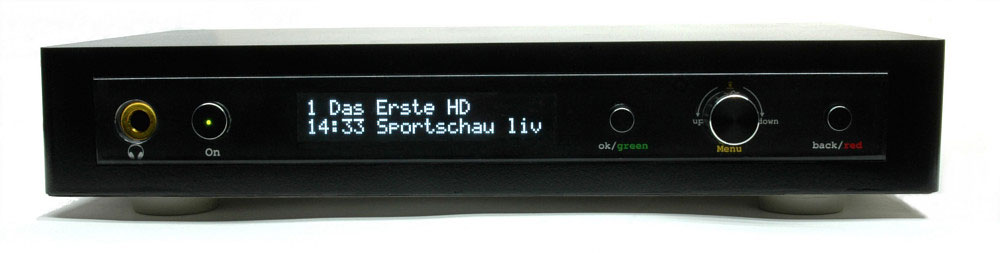

[Blocked Image: http://www.fdm-ware.de/Banana-VDR/gehause13.jpg]
[Blocked Image: http://www.fdm-ware.de/Banana-VDR/gehause14.jpg]

vielen Dank für Euer Feedback,

Quote

Ist Wakeup per FB vorhanden? Wenn ja wie ist das umgesetzt?

aufwachen kann der VDR über den PIC 12F675 auf der Steuerplatine. Der lauscht mit am TSOP und schaltet dann das Signal auf den Power Button vom Banana durch

Quote

Ist ACPI Wakeup vorhanden?

acpi auf ARM? ich glaube nicht, dass das umgesetzt wurde

Quote

Du schreibst, dass du die Pufferbatterie auf den Steckverbinder legst. Ich sehe diese aber auf den Bildern nicht.

in der Schaltung ist es der Kondensator C3 mit 1 Farat. Auf dem Bild unten auf der Steuerplatine ist es der hellgrüne dicke Klops mit den zwei schwarzen Strichen und dem NEC Aufdruck.

Quote

Kann der BananaPi denn zeitgesteuert aufwachen?

nein, leider derzeit nicht. Ich hatte anfänglich die Hoffnung, das das möglich ist, da man die rtc Register beschreiben konnte und auch der AXP209 auf dem Banana Support für externen Wakeup Trigger ermöglicht. Entweder fehlt da aber noch ein Stück Hardware oder schlicht in der Softwäre fehlt was (Stand von vor einem Jahr). Ich habe die Stützbatterie aber trotzdem angeschlossen. Hätte mich geärgert, wenn im nach hinein da doch was möglich wäre. So hat der Banana aber von Anfang an (Boot) schon die richtige Uhrzeit.

Quote

Welche Distribution verwendest du dafür?

ich hatte damals dafür Jodamms Anleitung genommen --> [HOWTO] Installation VDR-Client auf ARM Boards mit Allwinner Chip z.B. Cubieboard2, Cubietruck, BananaPI

(vielen Dank an Jodamm nochmals für die gute Anleitung)

vielen Dank für Euer Lob

Quote from reufer

Darf ich fragen, wo du den HT82M98A her hast?

Recycling

Ich hatte mir damals einen Sack voll von diesen Mäusen gekauft --> Powermate-Selbstbau mit Maus-Controller

sowie --> Powermate-Selbstbau mit Maus-Controller

Die Maus ist ja qualitativ nur Schrott, aber der Mauscontroller ist noch im gelöteten DIL Gehäuse. Dafür hatte ich auch nur rund 3 Euros pro Stück bezahlt. Ich habe das IC und den 6Mhz Quarz davon weiter verwendet, der Rest ist in SMD gebaut. Generell geht ja jede Maus mit Drehencoder, leider kann man aber kaum noch ICs dafür recyceln

Quote from reufer

aber ich habe jetzt bei Aliexpress

schau an, die Dinger gibt es also immer noch, gut zu wissen

Quote

Wie bist du zufrieden mit der Software auf dem BananaPi? Du nutzt noch die erste Version vom Howto, oder?

never touch a running system

ja läuft gut damit, nachdem Du und Johns damals im März wegen Speicherleak mal Hand angelegt hattet, mit den bekannten Einschränkungen gegenüber den neueren Kernelversionen. Ich wollte immer schon mal upgraden, leider haben immer wieder andere Projekte Vorrang.

Quote

Das Wakeup Problem versuche mit der DS3231Real Time Clock zu realisieren

das sind ja gute Nachrichten. Wir hatten uns hier --> Einkaufsliste vollwertiger VDR auf RasPi2 Basis

schon mal über den gleichen Chip ausgetauscht, ich weiß aber nicht, wie weit Uwe damit gekommen ist. Ich werde mir mal vorsorglich auch schon einen DS3231 von DX ordern. Vielleicht kann ich da in Sachen HW mithelfen. i2c ist ja bei fast allen ARM Boarden vorhanden, man könnte sicher was Universelles bauen, das über einen Schaltausgang den ARM anwirft.

Für RPI hatte sich hier jemand auch schon ähnliche Gedanken gemacht --> http://www.raspberry-pi-geek.de/Magazin/2014/0…starten-per-RTC

Der DS3231 gefällt mir aber insgesamt besser.

hatte ich übersehen,

Quote from gnapheus

Benutzt du noch das mousemate-plugin?

ja, mein großer --> http://www.fdm-ware.de/HD-VDR/preview/case-final750.jpg

hat das Mousemate drin, hier aber mit 4 + 1 Tasten. Und mein Audioclient hatte seit damals auch das MM dabei.
Schön, dass das Plugin immer noch angepasst wird.
