Thursday, April 5th 2007, 7:52pm

Pico AVBoard 1.01

Aufgrund des überraschend großen Interesses am ersten Versuch: klein und neu: Pico - AVBoard gibt es
das Ganze nun auch als ansehnliche Leiterplatte, und gerade noch rechtzeitig vor Ostern :)

Ich habe den thread diesmal unter Hardware eröffnet, da ich es wichtig fände, mögliche Verbesserungen,
Erweiterungen, Erfahrungen oder auch Macken direkt in dieser Rubrik zu sammeln. Ich hoffe, das ist so in
Ordnung.

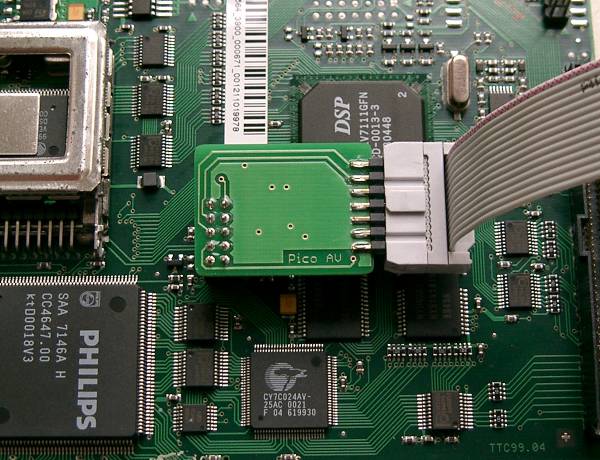

An der Schaltung hat sich nichts geändert. Die Platine ist etwas verändert, und die +5V und S/PDIF liegen
jetzt mit am Flachbandkabel an. Damit ist eine sofortige (oder auch spätere) unkomplizierte Nutzung von
digital Audio Out möglich, egal ob optisch oder elektrisch. Ein entsprechender Entwurf für eine Platine mit
Scartbuchse und TOTX173 oder Koaxbuchse wird folgen.

Eigenschaften des Pico-AVBoards:
  • 1 RGB Ausgang an SCART-Buchse , Signale sind gefiltert, gepuffert und normgerecht,
  • analog Audio direkt an Scart,
  • passend für alle TT Karten mit J2, auch TT-2300 bzw. Nexus 2.3 !!
  • Anschluß eines internen IR-Empfänger am Pico AVBoard möglich (3-pol. Stiftleiste),
  • opt. ist der S/PDIF Ausgang am Kabel abgreifbar,




Anschlußbelegung der 14-pol. Stiftleiste:

---------
Stift 01 |---> Audio R
Stift 02 |---> GND
Stift 03 |---> Audio L
Stift 04 |---> +5V
Stift 05 |---> GND
Stift 06 |---> video R
Stift 07 |---> GND
Stift 08 |---> video G
Stift 09 |---> GND
Stift 10 |---> video B
Stift 11 |---> GND
Stift 12 |---> video sync
Stift 13 |---> GND
Stift 14 |---> S/PDIF
---------


Anschluß eines internen IR-Empfängers:
Auf dem Board ist bereits alles für den internen Anschluß eines IR-Empfängers vorbereitet, bspw. TSOP 1736.
Dieser wird direkt an die 3-pol. Stiftleiste angeschlossen. Da der IR-Anschluß nicht von allen benötigt wird ist die
Stiftleiste standardmäßig erstmal nicht bestückt. Das kann aber jederzeit und unkompliziert nachgeholt werden.
Für die Anbindung des internen IR-Empfängers ist das Remote Plugin zuständig, dieses muß im allgm. nur akti-
viert werden (wenn nicht schon bereits getan).

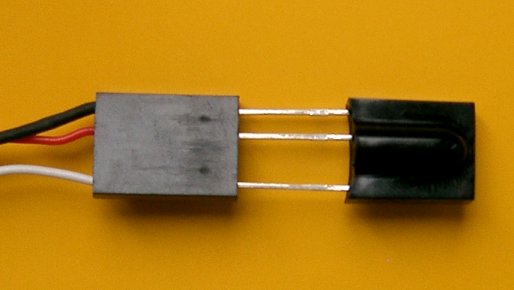

Direkter Anschluß eines TSOP 1736 / 1738 an die 3-pol. Stiftleiste

Anschlußbelegung der 3-pol. Stiftleiste:

---------
Stift 01 |---> IR Signal
Stift 02 |---> GND
Stift 03 |---> +5V
---------


Bei Verwendung von Kabeln sollte der Anschluß möglichst mit geschirmter Leitung erfolgen, hierfür bietet sich
bspw. ein CD-ROM Audiokabel an. Dabei empfiehlt sich folgende Zuordnung der Leitungen:
- schwarze Leitung für GND,
- rote Leitung für die +5V und die
- weiße Leitung für das IR Signal,

Wichtig, bei der Verwendung von CD-ROM Audiokabel als IR Leitung müssen Leitungen getauscht werden:
  • auf der Pico AVBoardseite die weiße Leitung um 'eine Stelle' zur Mitte hin versetzen,
  • auf der anderen Seite, wo der IR-Empfänger dann angesteckt wird, GND und +5V,
    also die rote und die schwarze Leitung, miteinander tauschen

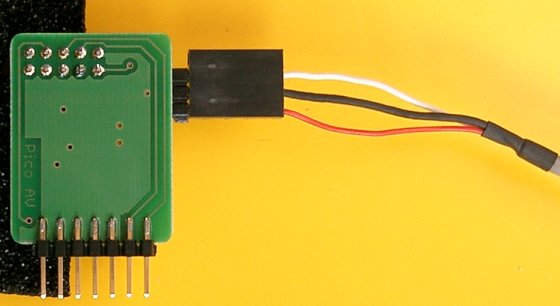

Am Pico AVBoard wird die eine Seite des IR-Kabels direkt angesteckt.




Der TSOP 1736 / 1738 passt dann direkt an der 2. Seite des Kabels.

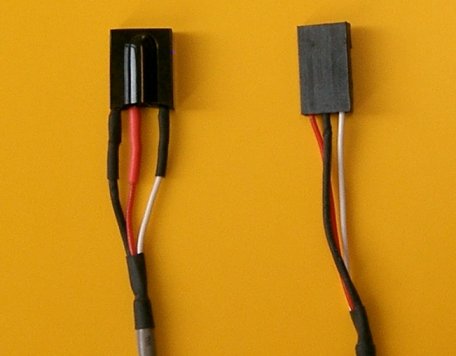

Und so sieht das IR-Kabel mit einem fest angelötet TSOP 1736 bei mir so aus.

edit1:
Achtung, damit der interne IR-Abgriff auch bei der TT 2300 / Nexus 2.3 funktioniert muß
auf der Karte selber noch eine zusätzliche Leitung 'gelegt/gelötet' werden, siehe dazu bspw.
hier: TT S2300: interner IR-Anschluss über J2 defekt ?

edit2:
Das Pico AVBoard ist wieder zu haben,


seaman
PS. und noch immer kein Internet / DSL zu Hause !!!

VDR1: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200 @800Mhz; 256MB; 160GB HDD; TT-1400;
VDR2: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200Mhz; Test-vdr;


Pico-AVBoard 1.0 , new: Pico-AVBoard 1.01

This post has been edited 10 times, last edit by "seaman" (Mar 2nd 2008, 11:16am)


2

Thursday, April 5th 2007, 10:36pm

hallo seaman,

geht mit dem pico-board eigentlich auch 1 x S-Video und 1xFBAS gleichzeitig?
Ich würde es für Beamer + Fernseher so brauchen.

lg
Hannes
VDR: yavdr 0.5, Intel DH67BL, Cine S2 V6, GT520 Silent

seaman

Professional

  • "seaman" started this thread

Posts: 751

Location: Berlin

  • Send private message

3

Thursday, April 5th 2007, 11:44pm

Hallo Hannes,

gute Frage, das habe ich noch nicht geschafft, auszuprobieren,
der verwendete IC (MAX7446) hat 4 Eingänge, am Eingang 1 für composite hängt eine Syncdetection,
die mit den 3 übrigen Eingängen gekoppelt ist und diese beeinflußt,
auch sind die Ausgangspegel für RGB ausgelegt, S-Video verlangt andere Pegel (für ein astreines Bild),

somit muß ich erstmal passen, seaman
PS. und noch immer kein Internet / DSL zu Hause !!!

VDR1: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200 @800Mhz; 256MB; 160GB HDD; TT-1400;
VDR2: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200Mhz; Test-vdr;


Pico-AVBoard 1.0 , new: Pico-AVBoard 1.01

fireball

Trainee

Posts: 125

Location: Harz - Das Höchste im Norden

  • Send private message

4

Monday, April 9th 2007, 12:53pm

Servus,

nachdem mein eigener Lötversuch J2 direkt an Scart nicht gerade ein besseres Bild beschert hat als über Chinch, bin ich über dein Projekt gestolpert.

Die Vorteile gegenüber dem AVBoard, ich habe jetzt bereits ein Loch für die Scartbuche in meinen VDR gemacht und brauche eigentlich nur ein astreines und abgesichertes RGB-Bild.
Weiterhin habe ich schon ein Asus-Bracket für den optischen Ausgang und soviel ich verstanden habe, brauche ich dann nur aus deinem 10poligen Kabel die Leitungen 2,4 und 10 an dieses Bracket anschließen und habe dann auch meinen DD-Ton.
Das Asus-Bracket erledigt ja alle Schutzmaßnahmen und erzeugt doch einen DD-Stream, der von den AVRs verstanden wird?!
Wie ist das mit dem internen IR? Damit konnte man doch auch den VDR per Fernbedienung einschalten?!
Was muß ich selber noch tun um die Audioausgänge, die am Scart mit dransollen noch abzusichern und kann ich dann noch zusätzlich den Audioklinkenausgang von der TV-Karte nutzen?!

Danke und Grüße
Asus P5N7A-VM, 2GB Ram davon 512MB Videoram, E5200, 1TB WD Green, TT-S2-3200, Netzteil Shuttle-PC30 200W, DVD-LW
---
VDR 1.7.9 Ubuntu 9.04 + NVIDIA 190.32 + VDPAU + diese Anleitung

seaman

Professional

  • "seaman" started this thread

Posts: 751

Location: Berlin

  • Send private message

5

Monday, April 9th 2007, 2:42pm

Hi fireball,

erstmal Glückwunsch, du hast die ersten praktischen (Löt-)Schritte und Erfahrungen gemacht,
warum das Bild nun nicht wie erwartet deutlich besser wurde hat SHF hier in seinem Beitrag
einfach und gut erklärt, die Videopegel müssen nämlich exakt stimmen,
Mit einer solchen passiven Lösung ist bereits einiges erreichbar, alles geht damit natürlich nicht:
u.a. der wichtige Schutz der Videoausgänge usw.

zum optischen Audio Ausgang:
Am (14-pol.) Flachbandkabel vom Pico AVBoard 1.01 zur Scartbuchse liegt Vcc (Pin 4), Masse
und S/PDIF (pin 14) an. Insofern sollte sich auch das Asus-Bracket dafür verwenden lassen.
Die genaue Anschaltung weiß ich allerdings nicht, event. habe ich so ein Teil noch irgendwo
rumliegen und kann das dann direkt mal ausprobieren.
Btw, das Asus-Bracket erzeugt natürlich nicht den DD-Stream, das macht der ARM auf der
FF-Karte. Das Bracket wandelt das elektrische S/PDIF Signal lediglich in ein optisches Signal.

Zum internen IR sieh bitte im ersten Beitrag, den VDR per Fernbedienung einschalten geht
*allein nur* mit dem Pico AVBoard nicht, läßt sich mit anderer Hardware ergänzen (atric o.ä.)

Beim Pico AVBoard sind die Audioausgänge an der Scartbuchse und am Audioklinkenausgang
der TV-Karte identisch, werden nun beide Ausgänge gleichzeitig genutzt wird damit der
Audioausgang der TV-Karte auch doppelt belastet.
Für eine Absicherung siehe u.a. hier: Vorschlag von habichthugo

Grüße, seaman
PS. und noch immer kein Internet / DSL zu Hause !!!

VDR1: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200 @800Mhz; 256MB; 160GB HDD; TT-1400;
VDR2: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200Mhz; Test-vdr;


Pico-AVBoard 1.0 , new: Pico-AVBoard 1.01

fireball

Trainee

Posts: 125

Location: Harz - Das Höchste im Norden

  • Send private message

6

Friday, April 13th 2007, 9:00am

Hi seaman,

kannst du mal bitte ein Foto reinstellen bzw. auch messen wieviel das PicoBoard von der Karte absteht?!
Ich habe meine FF per Riser umgelegt, aber genau unter J2 ist jetzt ein Kondesator und der USB Anschluss auf meinem Board. Mein selbstgebautes Kabel mit 10Poligen Pfostenstecker musste ich auch etwas bearbeiten, damit das noch dazwischen passt.

Danke
fireball
Asus P5N7A-VM, 2GB Ram davon 512MB Videoram, E5200, 1TB WD Green, TT-S2-3200, Netzteil Shuttle-PC30 200W, DVD-LW
---
VDR 1.7.9 Ubuntu 9.04 + NVIDIA 190.32 + VDPAU + diese Anleitung

7

Friday, April 13th 2007, 9:58am

:tup

Da muss ich dem seaman gleich eine 10 verpassen ...


Quoted

Original von hugoboss00
geht mit dem pico-board eigentlich auch 1 x S-Video und 1xFBAS gleichzeitig?


nein


scart (RGBs) und F-Bas (von der Kabelpeitsche) geht gleichzeitig, ob das auf Dauer aber gut fuer die Karte ist ...

Gruesse
Qk

Spoiler Spoiler

VDR1 (myCube) : ausrangierter RITTAL AE 1060/ IP66 Schaltschrank als Gehäuse, Shuttle MK35N, Duron 1200MHz, 256MB, 160GB, Nexus-S 2.1, TT DVB-S Budget, Mahlzeit-ISO 3.2
VDR2 (myTape) : umgemodeltes Tape CT-737 Mark II, passiv (PhasePlane), NMC-7VAX, AMD K7 600MHz, 128MB, ICE-6" TFT, PS/2-Key-Contr.-Board, PSone-Contr.-Kreuz, TT S2300 mod., SkyStar2, AV-Breakout V3.5, SCART- Bracket, LinVDR 0.7, VDR 1.4.5,
VDR3 (eHDell) : eHD, S2-3200, S2-1600, easyvdr 0.8.06, Optiplex GX240

Die Entropie (also die Unordnung) eines Softwareprogramms ist proportional dessen Algorithmen der Zahl Ω des entsprechend möglichen Freigeistes und nimmt deshalb stetig zu (In Anlehnung an Ludwig Boltzmann)

8

Friday, April 13th 2007, 9:58am

Haddu mich vergessen oder Urlaub ???

Schermbecker

Intermediate

Posts: 221

Location: Niederrhein

Occupation: Lockentwickler

  • Send private message

9

Friday, April 13th 2007, 7:55pm

der guteste macht urlaub... :) ich warte nämlich auch auf mein board.
Antec Remote Fusion, Asus M3N78-EM, 2900 Mhz AMD Athlon X2 245, 2GB RAM, TeVii S470 DVB-S2 PCI-E, 250GB 3.5" - yaVdr 0.2
über HDMI an Toshiba 46XV635D / Logitech Harmony 600




Dieser Beitrag wurde 21 mal editiert, zum letzten Mal von Schermbecker: Heute, vor 20 Minuten.

seaman

Professional

  • "seaman" started this thread

Posts: 751

Location: Berlin

  • Send private message

10

Tuesday, April 17th 2007, 5:24pm

mich mal kurz *melden*

bin erst seit gestern wieder zurück von einem wunderschönen Osterurlaub ...
also den ersten Schwung Briefe schleppe ich morgen zur Post, die nächsten voraussichtlich am Freitag,

@fireball
Foto mit Abstand kommt

cu seaman
PS. und noch immer kein Internet / DSL zu Hause !!!

VDR1: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200 @800Mhz; 256MB; 160GB HDD; TT-1400;
VDR2: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200Mhz; Test-vdr;


Pico-AVBoard 1.0 , new: Pico-AVBoard 1.01

11

Thursday, April 19th 2007, 7:49pm

Board ist gelandet ...

Mahlzeit,

wollte nur kurz Bescheid geben - Board ist heute angekommen.
Sieht klasse aus. Zum Testen komme ich leider erst zum WE.

Noch 'ne Frage:
Habe vor auch S/PDIF vom Board abzugreifen.
Kannst Du dazu nochmals was schreiben:
Welches SIgnal liegt wo an?

Danke schonmal / nochmals für diese tolle Aktion

Whimsy

Schermbecker

Intermediate

Posts: 221

Location: Niederrhein

Occupation: Lockentwickler

  • Send private message

12

Friday, April 20th 2007, 7:33am

Jo, hier am Niederrhein ist auch ein Exemplar angekommen ;)
Werde auch erst am WE dazu kommen, es einzubauen.

Danke nochmal!
Antec Remote Fusion, Asus M3N78-EM, 2900 Mhz AMD Athlon X2 245, 2GB RAM, TeVii S470 DVB-S2 PCI-E, 250GB 3.5" - yaVdr 0.2
über HDMI an Toshiba 46XV635D / Logitech Harmony 600




Dieser Beitrag wurde 21 mal editiert, zum letzten Mal von Schermbecker: Heute, vor 20 Minuten.

elbo88de

Intermediate

Posts: 232

Location: Saarland

  • Send private message

13

Friday, April 20th 2007, 10:26am

:moin

Auch mein Board ist angekommen und sieht schonmal klasse aus.

Vielen Dank an seaman für die schnelle und guite Abwicklung.

Gruss

e.

VDR1: Media Portal QDI 700 MHz Celeron - 400 GB Samsung - 128 DRAM - DVB-S FF (rev 1.3) - DVB-S Nova - PICO AV Board - LAN Modul - WLAN - USB 2.0 - Toshiba DVD-LW - GEN2VDR 2.0
VDR2: Media Portal AVT 600 MHz Celeron - 160 GB Samsung - 64 DRAM - DVB-S FF (rev 1.3) - DVB-S Nova - Toshiba DVD-LW - GEN2VDR 2.0

mischga

Trainee

Posts: 57

Location: Sachsen

Occupation: G. u.W. Install.

  • Send private message

14

Friday, April 20th 2007, 11:40am

Auch angekommen , Bild OK. danke!
YA VDR 0.5 * ASUS- M3N7B EM * Atric Ir * Medion MD 81035*

Tomek

Beginner

Posts: 31

Location: Paderborn

Occupation: IT

  • Send private message

15

Friday, April 20th 2007, 10:23pm

Gestern bereits angekommen und eingebaut. Läuft prima!

Danke. :)
Gruß,
Tomek

16

Tuesday, April 24th 2007, 8:23am

leider sind die von Atti und mir noch nicht angekommen ....
Sigiberlin

Info wg. ftp
VDR-User # 1400 :-)
ich bin Pirat (und stolz darauf :-) )
yavdr 0.5

caesar

Intermediate

Posts: 449

Location: OWL

  • Send private message

17

Tuesday, April 24th 2007, 3:52pm

Hallo.

Meins auch noch nicht -habe aber auch erst spät bestellt.

Gruß
caesar

VDR1: antec overture MB:MSI 6318 (Bios 2.02) aus medion 2000 p III 933 Mhz , dvb-s hauppauge nexus-s, Avermedia dvb-t 771, usb 1.1 VDR2: LIFETEC MIDI Tower:VIA C3 m266 cpu: PIII 1000Mhz, skystar 1, Pico-AVBoard rev. 1.01 von seaman , usb 2.0 SPDIF über Sony str-de 485 an Teufel concept E beide mit EasyVDR 0.6

seaman

Professional

  • "seaman" started this thread

Posts: 751

Location: Berlin

  • Send private message

18

Wednesday, April 25th 2007, 4:17pm

hab in der Beschreibung oben die Anschlußbelegung für die 14-pol. Stiftleiste ergänzt, damit kann jeder Interessierte
seine eigene Erweiterung (splatine) für Scartanschluß und digitalem Audio-Out (optisch als auch elektr.) 'ranstricken',

@sigi, caesar (und alle Wartenden)
der nächste große Schwung geht heute zur Post :)

seaman
PS. und noch immer kein Internet / DSL zu Hause !!!

VDR1: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200 @800Mhz; 256MB; 160GB HDD; TT-1400;
VDR2: linvdr 0.7 / mahlzeit ISO 3.0 auf TUSL2-C + Celeron 1200Mhz; Test-vdr;


Pico-AVBoard 1.0 , new: Pico-AVBoard 1.01

19

Wednesday, April 25th 2007, 4:42pm

Hallo seaman(und alle anderen),

mal ne doofe Frage. Sichert das Board die Ausgänge der FF gegen Überspannung ab???

Viele Grüße

Sebastian
Hard: Athlon 1250MHz, Chaintech 7VJL Deluxe, 256MB, 160 GB Maxtor, TT 2300 modded, TT 1401, @tric Einschalter, optional: MSI DigiVox mini II V3.0
Soft: easyvdr: 0.6.10

PeterD

Master

Posts: 1,769

Location: Hessen

Occupation: Elektronikingenieur

  • Send private message

20

Wednesday, April 25th 2007, 4:46pm

Quoted

Original von Netzwerker
mal ne doofe Frage. Sichert das Board die Ausgänge der FF gegen Überspannung ab???

Kommt auf deine überspannung an. :unsch

Aufgrund des boardlayouts sollte bei 2..5kV schluss sein.
:firedevil

Da ist ein OPAMP dazwischen. Solange der nicht durchschlägt solle es keine probleme geben.

gruss Peter
Mein anderer VDR ist (auch) ein EPIA
1)VIA M10000-Nehemiah, 160+120G Samsung; NEC 1300A; YY A106; LCD20x4 ...
2) ctvdr+e-tobi ; C3M266+1,2GHz-Nehmiah; 160G Samsung + 4x500G Seagate SATA; NEC3500; TT-Case; DVB-S 1.3+4MB + Nova ; gLCD 240x128 ...

. . .TB rulez. . .

This post has been edited 1 times, last edit by "PeterD" (Apr 25th 2007, 4:47pm)
